支架結構
| ||

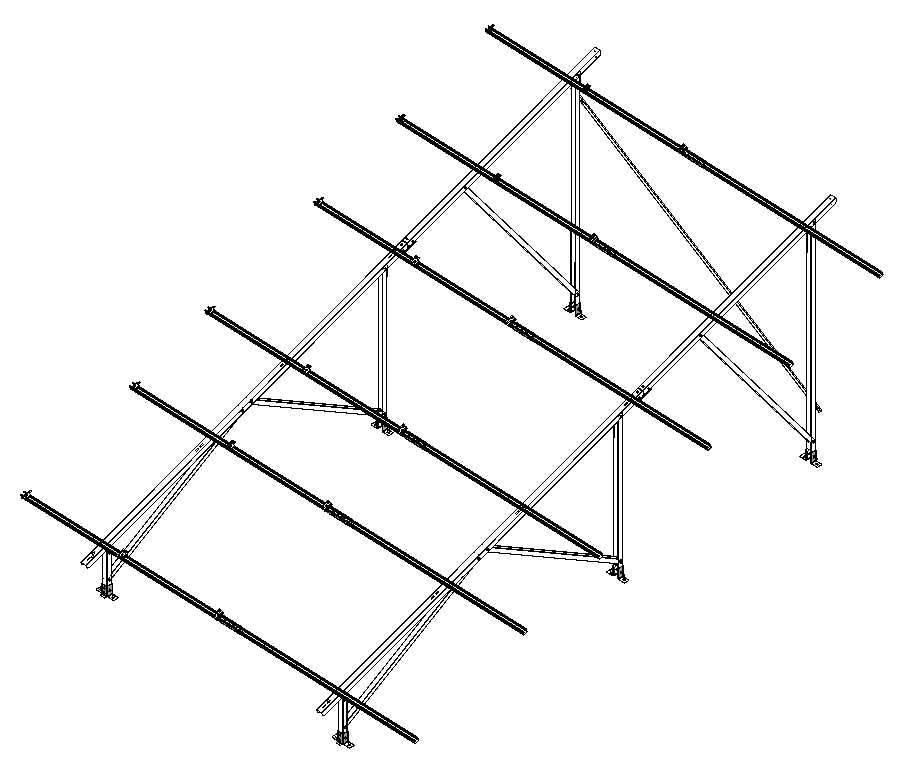

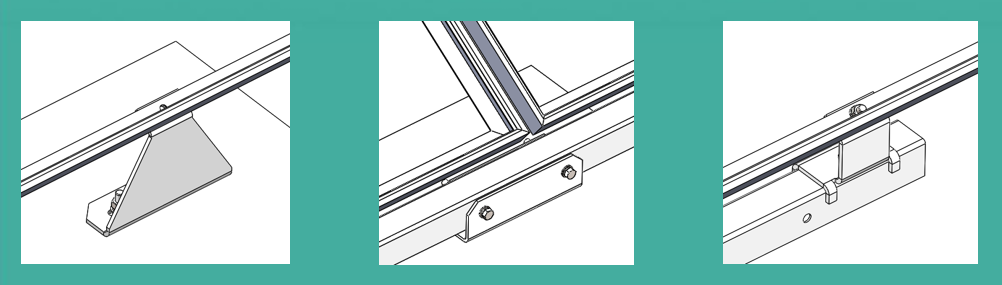

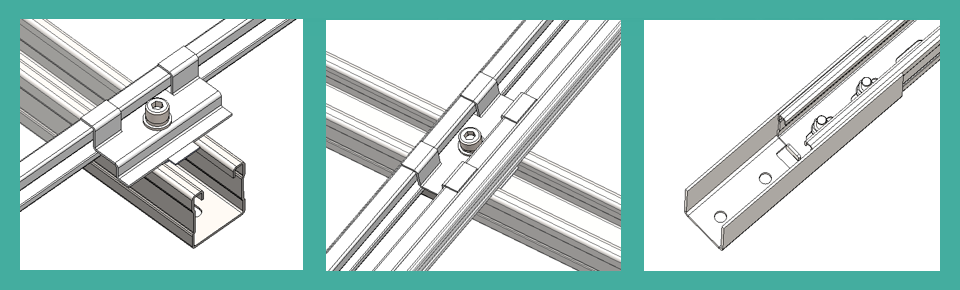

| 邊壓塊-檁條 | 中壓塊-檁條 | 檁條-檁條連接件 |
| ||

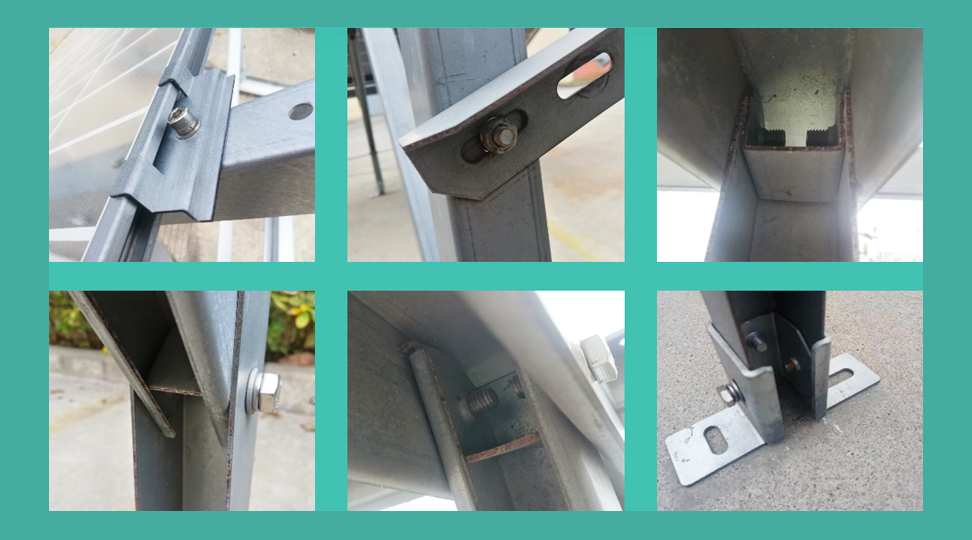

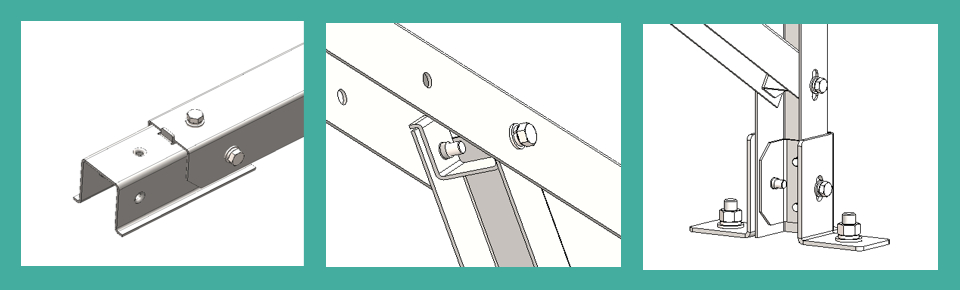

| 斜梁-斜梁連接件 | 斜材-斜梁 | 斜材-立柱-底座 |
標準化快裝支架與傳統支架的對比
| 序號 | 對比項目 | 傳統支架系統 | 凱撒快速安裝支架系統 | CD |
| 1 | 支架系統材料 | 黑鐵材料+熱浸 鍍鋅 | 鋅鋁鎂涂層高強鋼材 | |
| 2 | 零件數量 | 100% | 60%左右 | 40% |
| 3 | 安裝時間 | 60min | 20min | 40min |
| 4 | 施工人力 | 2 | 1 | 1 |
| 5 | 屋頂負載 | 100% | 70%左右 | 30% |
| 6 | 倉儲空間 | 100% | 60%左右 | 40% |
備注：以組件豎放2*5陣列進行數據分析
現場安裝
支架標準化+模塊化

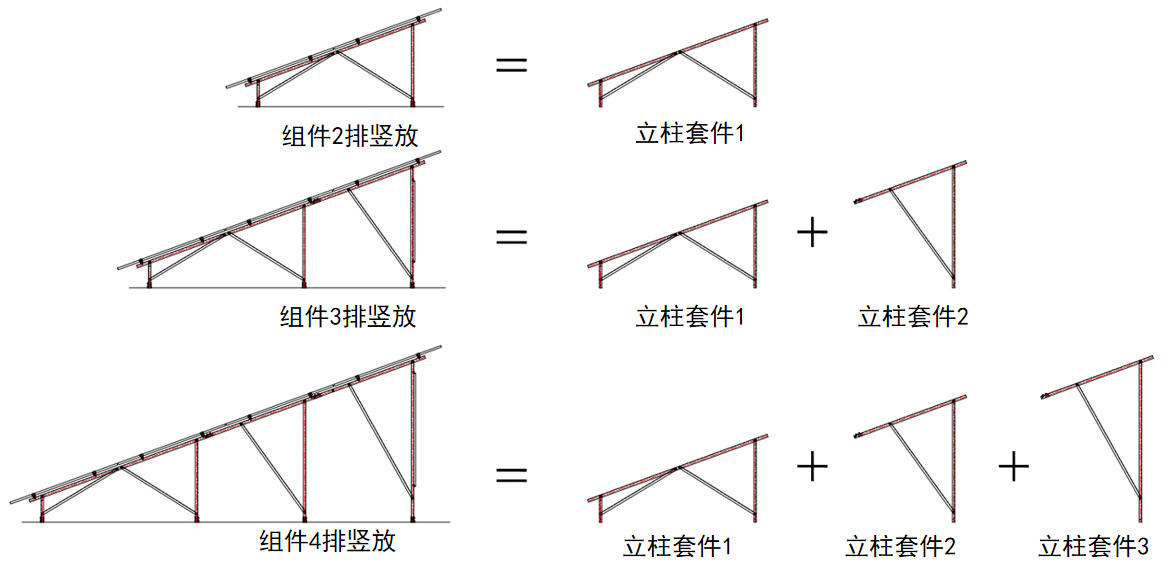

為應對分布式光伏組件陣列和角度的多樣性，每一個陣列都需要單獨設計，型材的規格會非常多，設計、生產、包裝、運輸、安裝等環節都會很繁雜，為此凱撒推出支架標準化和模塊化的方案。
序號 | 對比項目 | 傳統支架系統 | 凱撒快速安裝支架系統 |

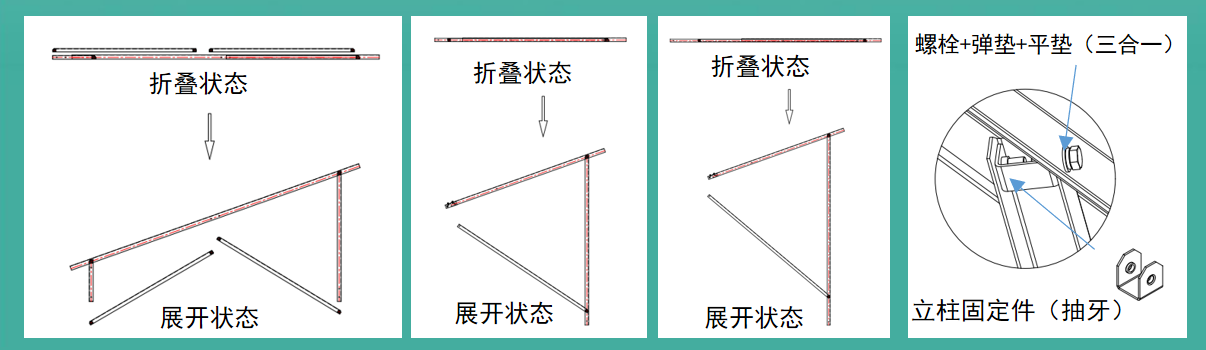

| 1 | 包裝 | 斜梁、立柱、斜材分開包裝， 包裝費用較多 | 斜梁、立柱、斜材在工廠預先組裝折疊 ，包裝費用較少。 |
| 2 | 運輸 | 占用體積大，運輸費用高 | 占用體積小，運輸費用低 |
| 3 | 安裝 | 組合：螺栓+彈墊+平墊+螺母 扳手數量：2個，安裝時間長 散件容易掉落 | 組合：立柱固定件（抽牙）+螺栓彈墊平墊三合一 扳手數量：1個，安裝時間短 組合件不容易掉落 |

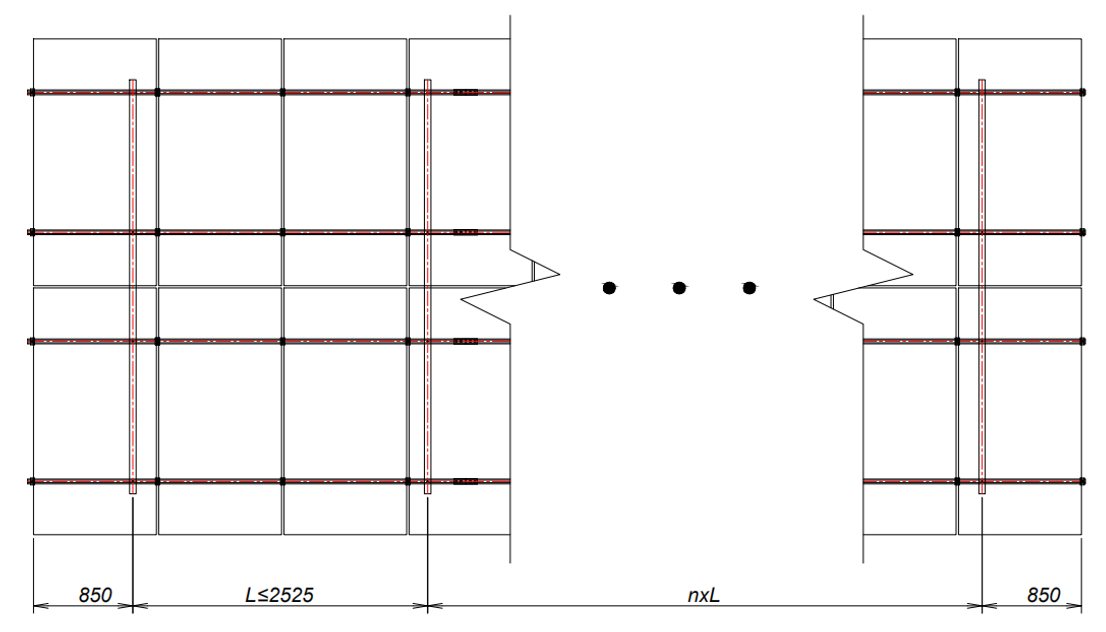

檁條跨距為2525mm時，懸臂的長度范圍為830~870mm
檁條跨距小于2525mm時，懸臂的長度約為跨長L/3

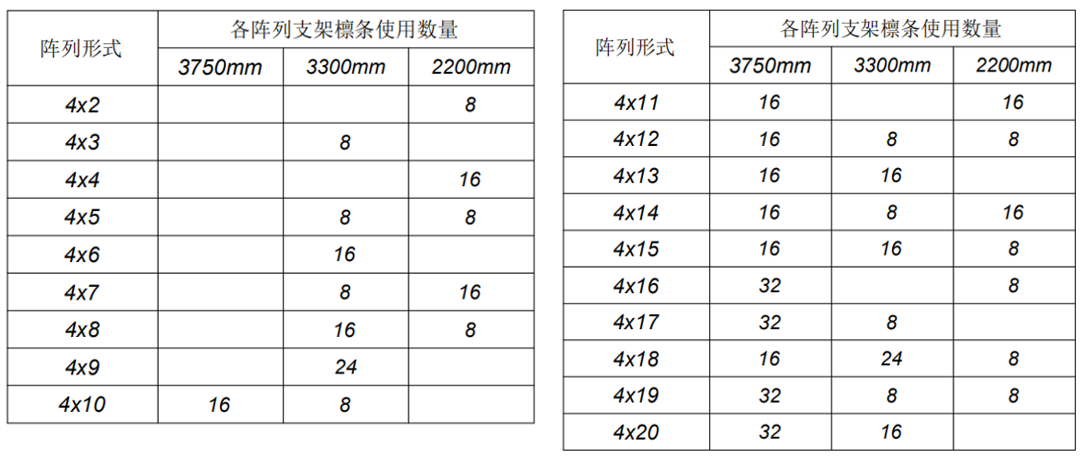

檁條分為3750/3300/2200三種規格，可根據組件的數量按照上表選用相應的檁條規格
支架邊框一體化方案

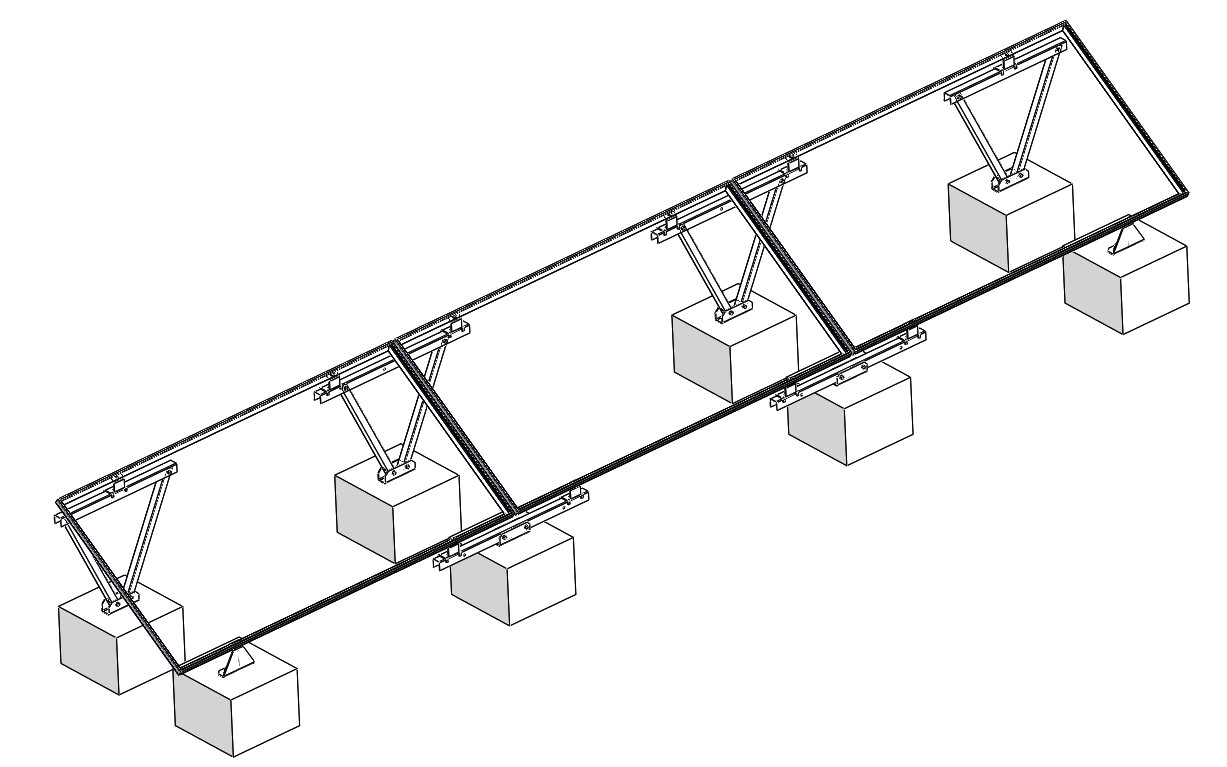

在低荷載地區，傳統的支架檁條是連續的，強度過剩，凱撒新研發的支架邊框一體化方案檁條是不連續的，充分利用邊框自身的強度，達到快速安裝和大幅節約成本的目的。

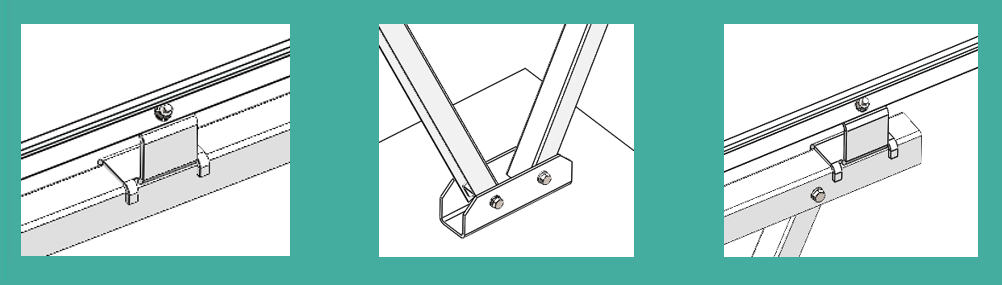

邊部：組件-前腳座 中間：前橫梁-前腳座 中間：組件-前橫梁
邊部：組件-后橫梁 立柱-后腳座 中間：組件-后橫梁
快速安裝懸掛支架
戶用微型電站應用越來越廣泛，凱撒研發出的快速安裝懸掛支架，可應用于墻面（膨脹螺栓固定），圍墻（可調圍墻掛鉤固定），圍欄（圍欄掛鉤固定）等多種場合。并且光伏組件可以變換多種角度。

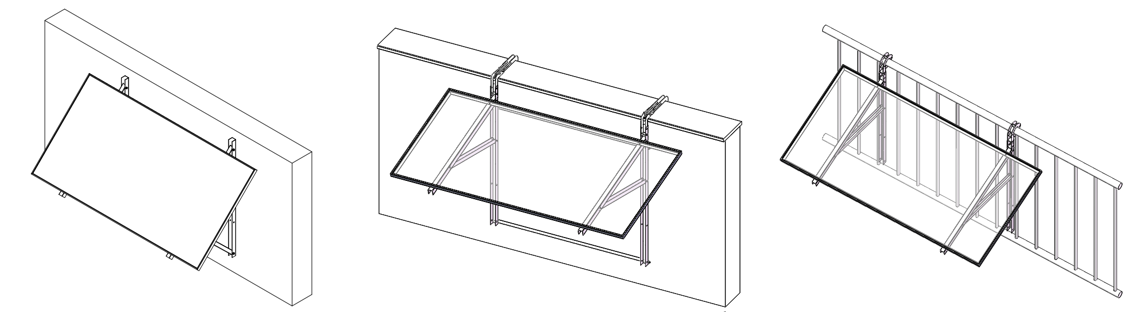

墻面方案 圍墻方案 圍欄方案

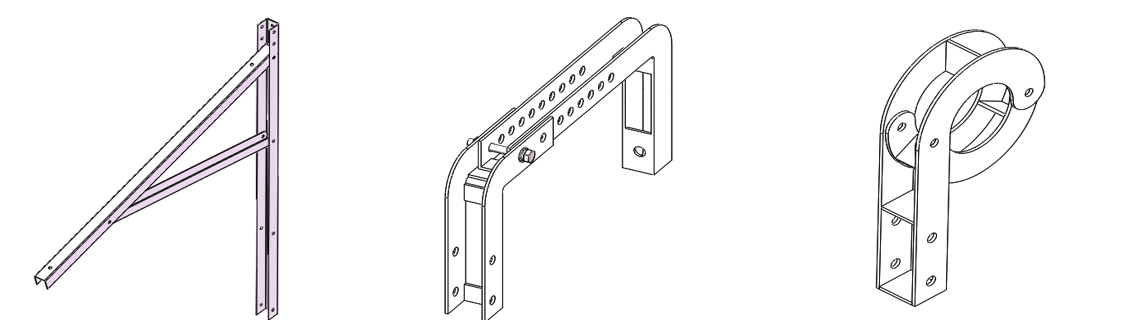

可折疊支架 圍墻掛鉤 圍欄掛鉤

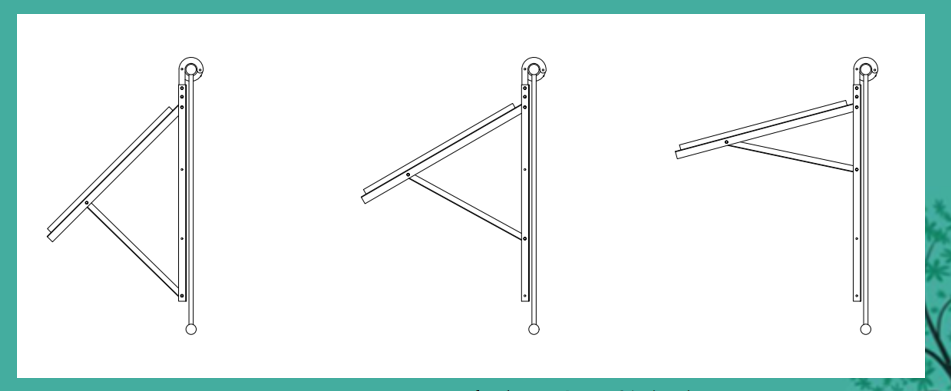

可根據客戶要求調整角度
